Einbauanleitung + Bilder IQ-Light getönte Rückleuchten

Zu aller Erst, NICHT DIE KOFFERRAUMVERKLEIDUNG AUSEINANDERBAUEN

Werkzeuge:
einen kleinen Schlitz-Schrauberdreher zum Entriegeln der Stecker
8er Stecknuß mit Ratsche für die je 1 Mutter der inneren Rückleuchteneinheiten
NN-Torx für je 2 Schrauben der Äußeren Leuchteneinheiten
Zeit ~1Std
Geduld und Gefühl

Fahrzeug mit offener Heckklappe abschließen, wegen evtl Fehlermeldungen beim Leuchtentausch

Innere Elemente:
Innere Abdeckungen an der Heckklappe entfernen

Verriegelung der Stecker entriegeln, Stecker abziehen und beiseite legen,
je eine Mutter entfernen und das jeweilige Element ausbauen,
Kanten an Stoßstange, Kotflügel und Heckklappe von Schmutz befreien (evtl. Scheuerstellen)
Einbau des neuen Elements, Muttern leicht anziehen für die spätere Einstellung der Spaltmaße und Stecker aufstecken bis er einklickt und Verriegelung in die Grundstellung geschoben werden kann.
Nach dem Einstellen Abdeckungen anbringen

Äußere Elemente:
Plastikabdeckungen an den Elementen entfernen
je 2 Torx Schrauben lößen

vorsichtig nach hinten rausziehen,
Stecker entriegeln und abziehen,
Kanten an Stoßstange, Kotflügel Heckklappe von Schmutz befreien (evtl. Scheuerstellen)
Neues Element Stecker anbringen und verriegeln. Beim Einbau auf eingequetschte Kabel achten!
Die 2 Metallnasen hinten in die Gummitüllen eindücken bis das Element anliegt, 2 Schrauben befestigen und leicht anziehen (einstellen).


Danach die Plastikabdeckungen wieder anbringen

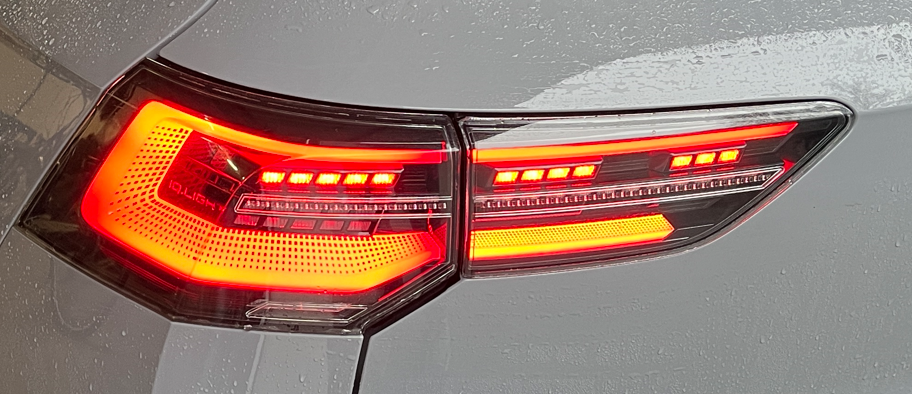

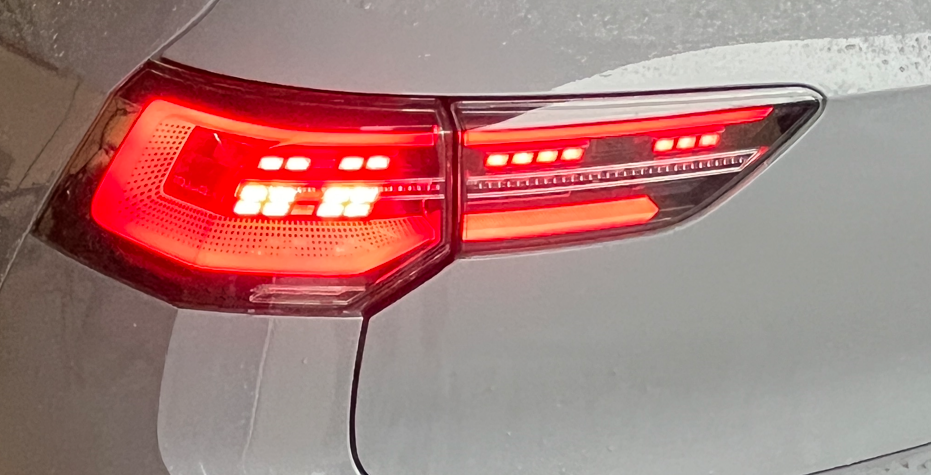

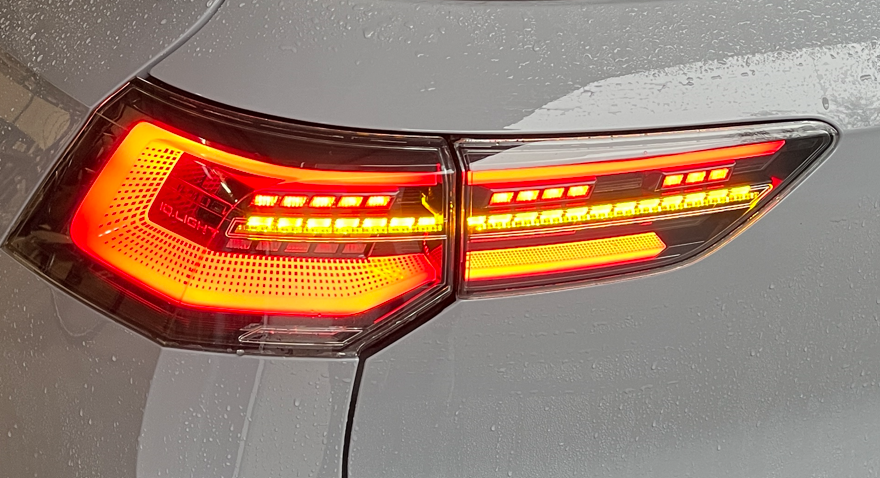

Bilder vorher / nachher

Danke für die tolle Anleitung.

Aber ein GTI ohne die typischen roten „Insignien“ ist für mich ein NoGo.
Und wie immer Geschmacksache und nur meine meine Meinung dazu.
Aber ganz wichtig: Dir muss er gefallen

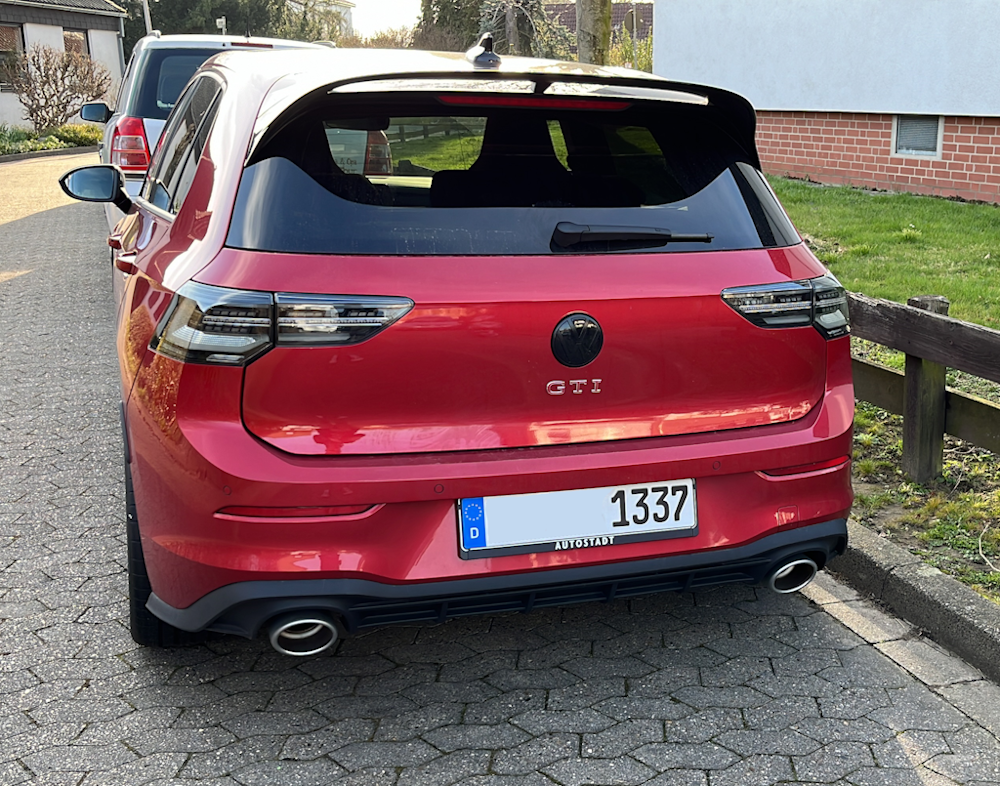

So sieht es bei einem Kings Red CS aus
